Наконечники медные и медные луженые ТМ/ТМЛ по ТУ
Предназначены для оконцевания проводов и кабелей с медными жилами сечением от 2,5 до 240 мм2 на напряжение до 35кВ (ГОСТ 617-72).
Материал: электротехническая медь марки М2 (ГОСТ 617-72) - Опрессовка проводов и кабелей 1,2,3 класса гибкости
|
Тип |
Номин. |
B | L | d | d1 |

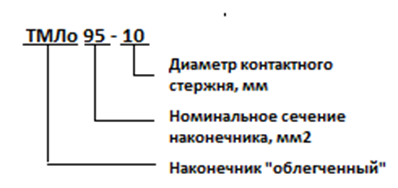

| ТМо (ТМЛо) 6-5 | 6 | 8,5 | 25 | 5,1 | 3,5 |
| ТМо (ТМЛо) 10-6 | 10 | 9,5 | 29 | 6,3 | 4,5 |
| ТМо (ТМЛо) 16-6 | 16 | 12 | 33 | 7,9 | 5,5 |
| ТМо (ТМЛо) 25-6 | 25 | 14 | 37 | 9,5 | 6,9 |
| ТМо (ТМЛо) 35-8 | 35 | 16 | 44 | 11 | 8,2 |
| ТМо (ТМЛо) 50-8 | 50 | 19 | 48 | 12,6 | 9,6 |
| ТМо (ТМЛо) 70-10 | 70 | 22 | 56 | 14,5 | 11,5 |
| ТМо (ТМЛо) 95-10 | 95 | 26 | 63 | 17,5 | 13,5 |
| ТМо (ТМЛо) 120-12 | 120 | 29 | 68 | 19,5 | 15,0 |
| ТМо (ТМЛо) 150-16 | 150 | 32 | 81 | 21 | 16,5 |
| ТМо (ТМЛо) 185-16 | 185 | 35 | 84 | 23,5 | 18,5 |
| ТМо (ТМЛо) 240-16 | 240 | 40 | 92 | 26 | 21,0 |
