Гильзы медные и луженые ГМ/ГМЛ
Гильзы кабельные медные ТМ и медные луженые ГМЛ, закрепляемые опрессовкой, предназначены для соединения проводов и кабелей с медными жилами сечением от 2,5 до 240 кв.мм на напряжение до 35 кВ, изготавливаются из медных труб марки М2 по ГОСТ 617-72.

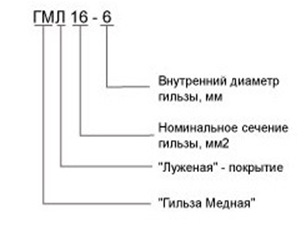

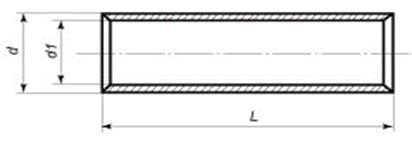

Тип | L | d | d1 |
ГМ/ГМЛ - 2,5-2,6 | 20 | 5 | 2,6 |
ГМ/ГМЛ - 4-3 | 30 | 5 | 3 |
ГМ/ГМЛ - 6-4 | 30 | 6 | 4 |
ГМ/ГМЛ - 10-5 | 30 | 8 | 5 |
ГМ/ГМЛ - 16-6 | 30 | 9 | 6 |
ГМ/ГМЛ - 25-8 | 40 | 11 | 8 |
ГМ/ГМЛ - 25-7 | 40 | 10 | 7 |
ГМ/ГМЛ - 35-9 | 50 | 12 | 9 |
ГМ/ГМЛ - 35-10 | 50 | 13 | 10 |
ГМ/ГМЛ - 50-11 | 50 | 14 | 11 |
ГМ/ГМЛ - 70-13 | 53 | 16 | 13 |
ГМ/ГМЛ - 95-15 | 67 | 19 | 15 |
ГМ/ГМЛ - 120-17 | 67 | 22 | 17 |
ГМ/ГМЛ - 150-19 | 67 | 25 | 19 |
ГМ/ГМЛ - 185-21 | 75 | 27 | 21 |
ГМ/ГМЛ - 240-24 | 75 | 32 | 24 |
